CRSYSTEM 검토

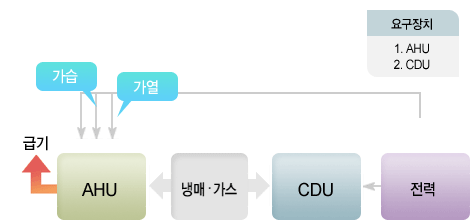

공냉식 (C.D.U) FLOW

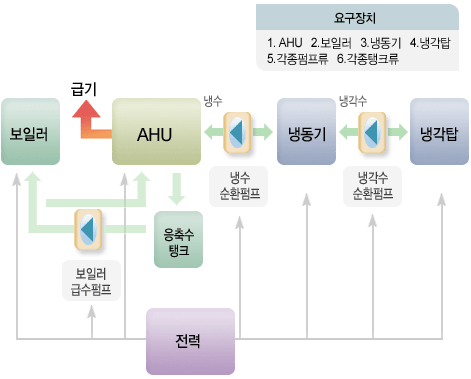

수냉식 (냉수, 냉각수) FLOW
공냉식 VS 수냉식 비교표
| 항목 |
형식 |
공냉식 냉동기
(CONDENSING UNIT) |
수냉식 냉동기
(스크류 TYPE) |
| 개요 |
압축기에서 고온, 고압의 가스로 된 냉매가 응축기 (C.D.U에서 공기를 이용한 응축)에서 냉각되어 액화된 후 AHU내에 직접 팽창 코일에 유입되며 이때 냉매액은 전열관을 통하여 공기로부터 증발열 빼앗아 공기를 냉각시킨다.(공기와 냉매의 직접 접촉에 의한 직접 팽창) |
압축기에서 고온, 고압의 가스로 된 냉매가 응축기(냉각탑에서 냉각수를 이용한 응축)에서 냉각되어 액화된 후 증발기에 유입되며, 이때 냉매액은 전열관 통하여 냉수로부터 증발열을 빼앗아 냉수를 냉각시킨다. |
| 용량 |
0.5 ~ 50RT |
30 ~ 240RT |
| 설치면적 |
적다 |
크다 |
운전
관린자 |
50RT 이상 필요 |
필요 |
장비의
효율 |
낮다(1RT=2,800Kcal/Hr) |
높다(1RT=3,024Kcal/Hr) |
공사의
난이도 |
수냉식에 비하여 쉽다 |
어렵다 |
초기
투자비 |
小 |
大 |
보수및
유지관리 |
쉽다 |
어렵다 |
| 적용 |
냉동용량이 작거나 소규모
PROJECT에 유리하다 |
냉동용량이 크거나 공조기
수량이 많은곳에 유리하다 |
| 가습기 |
| [PAN TYPE 가습기 사용] |
<장점>
공조기 수량이 적은 곳에는보일러, 펌프등 부속설비가 필요치 않아 SYSTEM이 단순해지므로 유리하다.
< 단점>
열원으로 물을 사용하므로 가습기 몸체에 스케일이 발생하기 쉽다. 청소등 지속적인 관리가 필요하다. |
|
| - |
증기가 깨끗하고 냄새가 없으며 멸균작용이 된다. |
| - |
가습부하가 변동에 따라 신속하고 용이하게 가습량을 조절할수 있다. |
| - |
스케일에 대한 우려가 없다. |
| - |
보일러,펌프등 부속설비가 필요하다. |
| - |
PAN TYPE 가습기에 비해 초기 투자비가 커진다.
(보일러,펌프,탱크류등의 장비와 배관공사) |
|
